Ako navrhnúť efektívny systém sledovania tepla: kľúčové parametre, výpočty a bežné úskalia

Navrhovanie efektívneho a spoľahlivého systému sledovania tepla začína oveľa skôr, než sa nainštaluje jeden meter kábla. Či už chránite potrubia pred zamrznutím alebo zabezpečujete stabilné procesné teploty, fáza návrhu určuje nielen prevádzkovú efektivitu, ale aj dlhodobú energetickú účinnosť a náklady na údržbu. Je lákavé uvažovať o systémoch sledovania tepla ako o plug-and-play riešeniach, ale v praxi musí byť každý systém prispôsobený špecifickým podmienkam na mieste a technickým požiadavkám. Nesprávne posúdenie jedného parametra – ako je teplota okolia alebo hrúbka izolácie – môže viesť k poddimenzovanému vykurovaniu alebo, čo je horšie, k zlyhaniu systému.

Prvým krokom pri návrhu je jasné pochopenie tepelných strát z potrubia alebo nádrže do okolitého prostredia. Tieto tepelné straty sa musia presne vypočítať pomocou faktorov, ako je veľkosť potrubia, dĺžka, typ izolácie, okolité nízke teploty a vystavenie vetru. Na základe toho požadovaný výkon vykurovacie káble možno určiť. Mnohí výrobcovia poskytujú tabuľky tepelných strát, ale pre kritické aplikácie alebo neštandardné inštalácie sú často potrebné vlastné výpočty pomocou tepelných vzorcov. Výber správneho menovitého výkonu (napr. wattov na meter) je dobrý pomer – je príliš nízky a systém nefunguje správne; príliš vysoká a riskujete prehriatie alebo zbytočné plytvanie energiou.

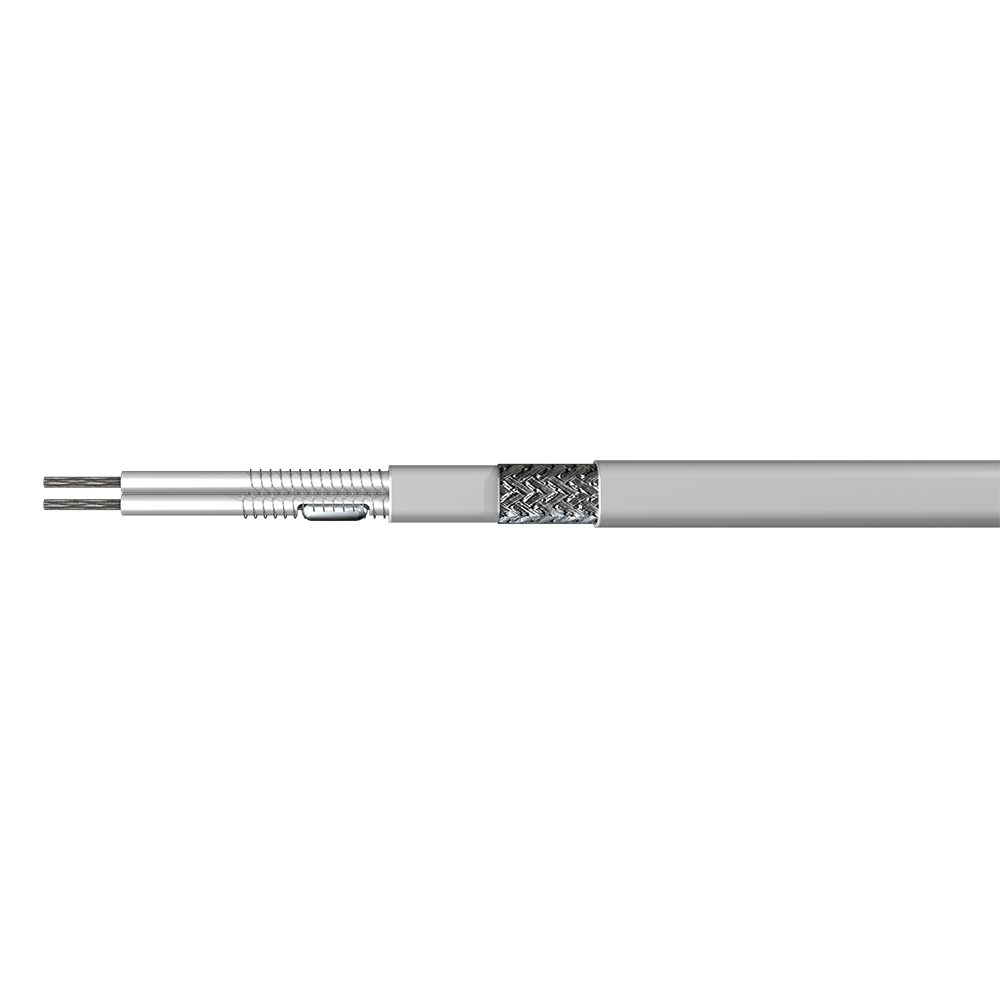

Keď poznáte tepelné straty, ďalšou prioritou sa stáva výber vhodného typu vykurovacieho kábla. Samoregulačný pásové ohrievače sú bežnou voľbou pre ochranu proti zamrznutiu a udržiavanie pri miernej teplote, pretože majú schopnosť prispôsobiť výkon zmenám teploty. Na rozdiel od toho káble s konštantným príkonom poskytujú rovnomerné teplo a sú vhodnejšie pre procesné vykurovanie, kde je kritická stabilná dodávka energie. Pre vysokoteplotné aplikácie alebo nebezpečné prostredia ponúkajú minerálne izolované káble bezkonkurenčnú trvanlivosť, ale vyžadujú starostlivejšie plánovanie z hľadiska ukončenia a polomeru ohybu.

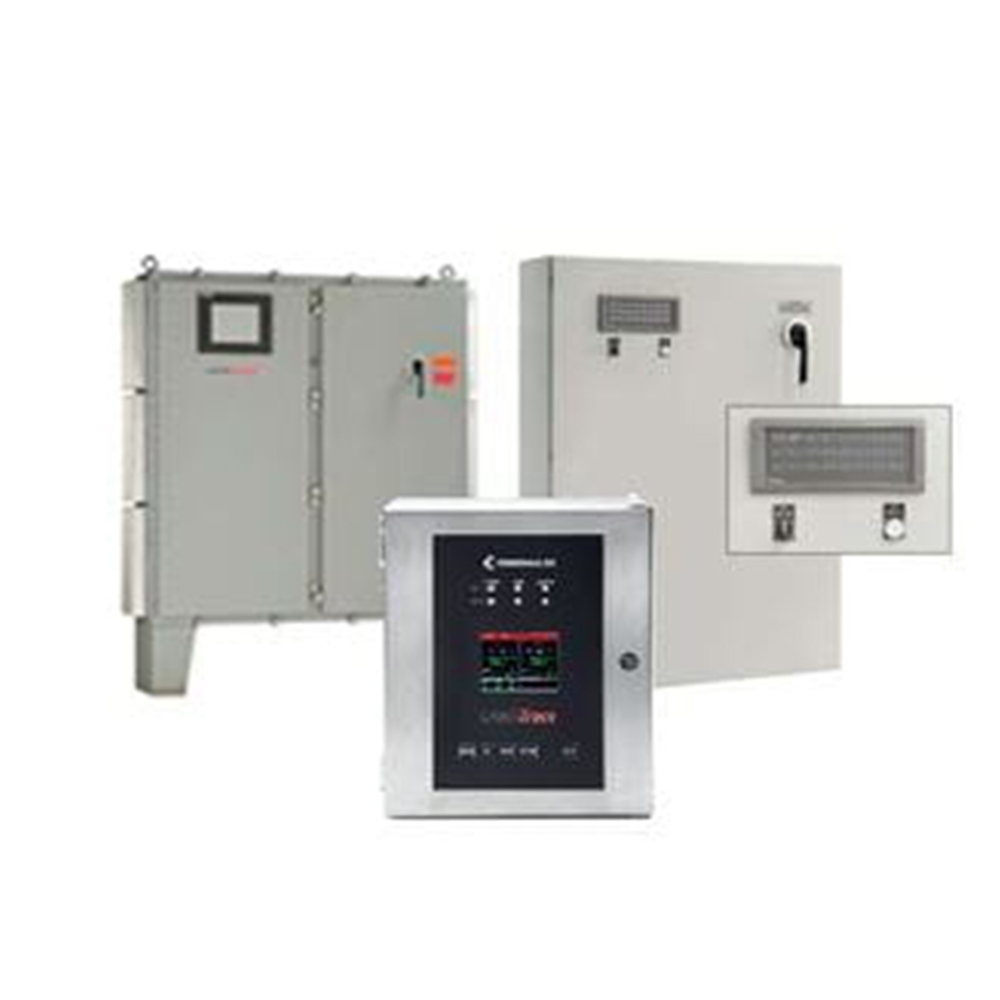

Stratégia riadenia je ďalším podstatným konštrukčným faktorom, ktorý sa často podceňuje. Základný termostat môže stačiť pre malé, nekritické systémy, ale väčšie alebo procesne citlivé inštalácie výrazne ťažia z pokročilých ovládacích panelov, spätnej väzby senzorov a dokonca aj inteligentného monitorovania s podporou internetu vecí. Tieto možnosti nielen zvyšujú presnosť, ale tiež znižujú prevádzkové náklady optimalizáciou výkonu kábla v reálnom čase. Kontrolné systémy sa pri obstarávaní často prehliadajú, no práve v nich možno získať – alebo stratiť veľkú časť efektivity systému.

Bežným úskalím pri navrhovaní systému sledovania tepla je podceňovanie úlohy správnej izolácie. Ani ten najpokročilejší vykurovací kábel nedokáže kompenzovať zle nainštalovanú alebo zníženú izoláciu. Je tiež dôležité vziať do úvahy podpery rúr, ventily a príruby v návrhu, pretože tieto komponenty môžu pôsobiť ako tepelné mosty, čo si vyžaduje zvýšenú pozornosť pri zahrievaní. Tieto malé prehliadky dizajnu často vedú k studeným miestam alebo si vyžadujú nákladné prestavby na linke, najmä v procesných zariadeniach, kde je rozhodujúca tepelná konzistencia.

Okrem fyzikálnych a tepelných výpočtov zohrávajú úlohu aj environmentálne a regulačné podmienky. Napríklad vykurovacie káble inštalované vo vonkajšom alebo nebezpečnom prostredí musia spĺňať špecifické certifikačné normy ako ATEX alebo IECEx. Okrem toho by sa ochrana proti vniknutiu vlhkosti, odolnosť voči UV žiareniu a chemická kompatibilita mali starostlivo posúdiť na základe okolitého prostredia. Táto úroveň starostlivosti nielen zaisťuje bezpečnosť, ale tiež zlepšuje životnosť systému – niečo, na čo bude každý skúsený výrobca klásť dôraz počas fáz plánovania.

Ako výrobca hlboko zapojený do priemyslu a obchodu systémy tepelnej stopy , sme z prvej ruky videli, ako správne plánovanie vytvára základ pre dlhodobú výkonnosť. Od výberu správnych pásových ohrievačov až po konfiguráciu inteligentných riadiacich systémov záleží na každom detaile. Ak sa to robí správne, dobre navrhnutý systém nielenže spĺňa technické požiadavky, ale pridáva skutočnú hodnotu vašej prevádzke.
